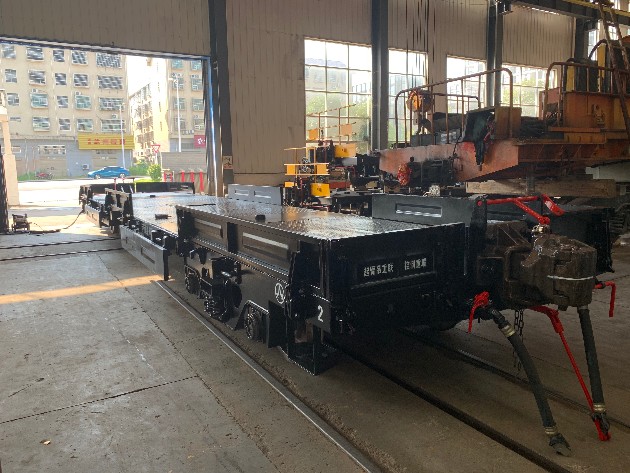

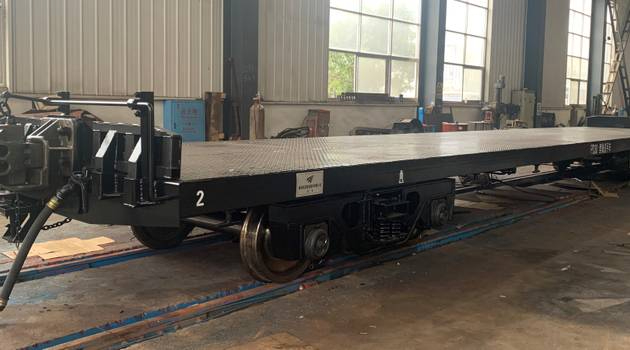

PD30型軌道平車
發布時間：2018/7/25 11:49:31
1. 概述
PD30型軌道平車是一種為城市地鐵建設和運輸設備而設計的低平板車，它由軌道車或機車或其它動力車牽引，為城市地鐵施工單位裝運鋼軌、軌排、軌枕、各種器材和物料。大中型工礦企業、森林、地方鐵路等也可用它作為運輸工具。
2. 主要技術參數及尺寸
2.1 主要技術參數
自重 15t
最大載重量（均布） 30t
軌距 1435mm
最小通過曲線半徑 100m
車輛構造速度 80km/h
制動方式 GK閥、滑槽式制動梁
手制動形式 疊鏈條式
車鉤形式 13號車鉤（一位）
牽引桿（二位）
轉向架形式 V型焊接三大件式
2.2 基本尺寸
車輛定距 9300mm
轉向架軸距 1600mm
車輛長度 14269mm
底架尺寸（長×寬） 13500mm×2390mm
車鉤高 880±10mm（一位）
370±10mm（二位）
地板面距軌面高 800mm
車輪直徑 Φ630mm
邊板高度 側板 420mm 端板 270mm
